Vindtunnel til test af broer, bygninger og offshoreanlæg

Test konstruktioner i en vindtunnel for at dokumentere aerodynamisk adfærd under kontrollerede strømnings- og klimaforhold.

Faciliteten understøtter ingeniørteams, der arbejder med konstruktioner udsat for vind og klimatiske påvirkninger. Den er relevant, når broer, bygninger, skibe, maritime strukturer, vindturbiner eller offshoreinstallationer kræver fysisk test under kontrollerede forhold.

Hvornår test bliver nødvendig

Behovet opstår, når aerodynamisk adfærd skal undersøges under definerede strømningsforhold, eller når klimatiske forhold som isdannelse skal vurderes. Uafklarede forhold kan forsinke designprocessen.

Hvad faciliteten omfatter

Vindtunnellerne bruges til undersøgelser af bygningsvidenskabelig karakter og til aerodynamisk test af broer, bygninger, skibe, maritime strukturer, vindturbiner og offshoreinstallationer. Den klimatiske vindtunnel kan også bruges til test af brokabler ved lave temperaturer.

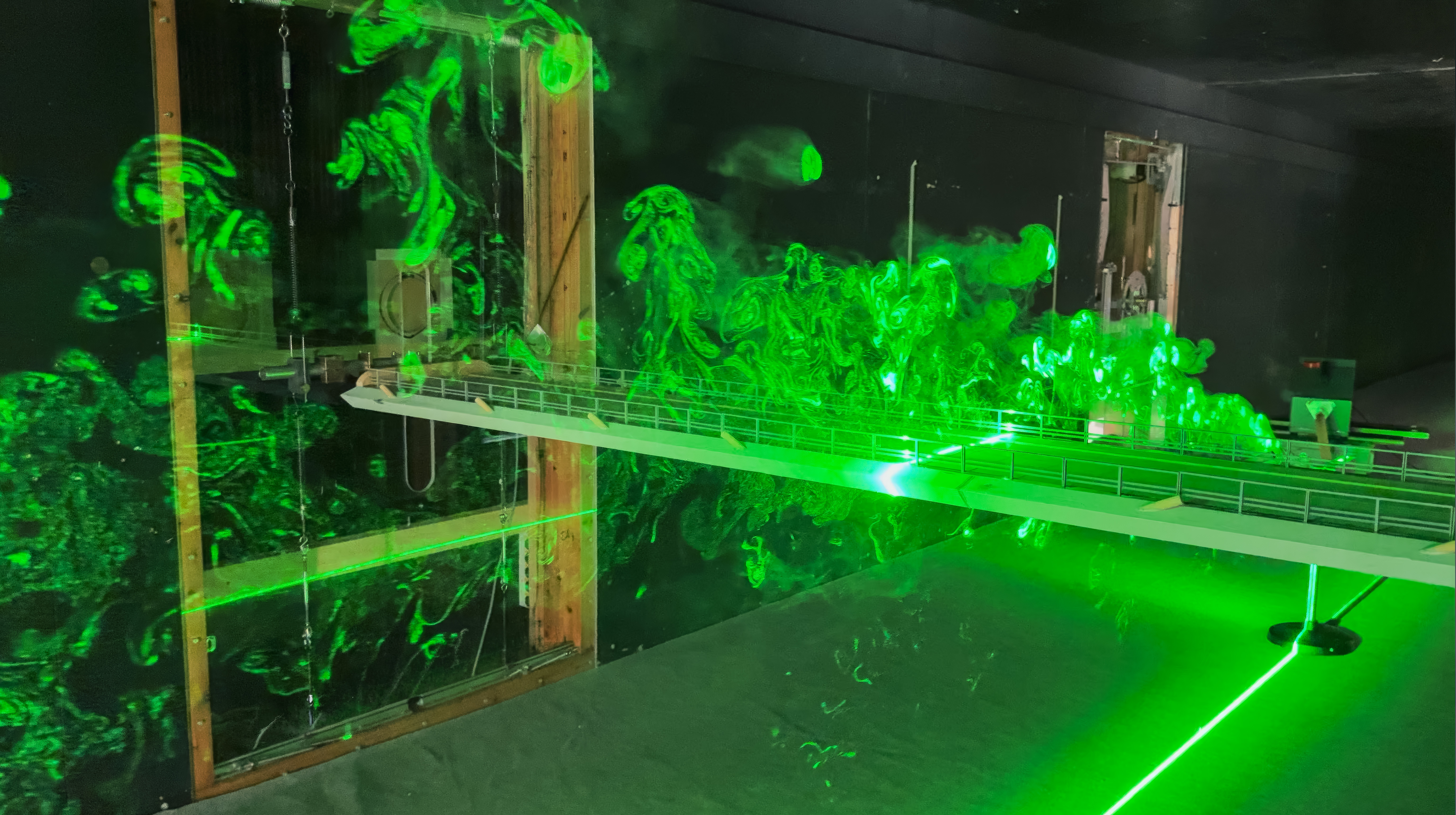

Vindtunnelopsætning med en skalamodel af en bro belyst med grønt laserlys, som viser luftstrømme og turbulens omkring konstruktionen. — Røgvisualisering omkring en bromodel under vindtunneltest under kontrollerede strømningsforhold.

Understøtter ingeniørteams med kontrollerede vindtunneltest af konstruktioner, der kræver dokumenteret aerodynamisk og klimatisk undersøgelse.

Faciliteten er relevant for ingeniørteams, der arbejder med byggeri, maritime strukturer, offshoreinstallationer og vindenergi. Den understøtter brugere, der har behov for dokumenterede testresultater for broer, bygninger, skibe, maritime strukturer, vindturbiner og andre offshoreinstallationer, der er udsat for vind eller klimatiske forhold.

Hvordan resultaterne bruges

Resultaterne bruges til at undersøge aerodynamisk adfærd under definerede testforhold og til at understøtte tekniske beslutninger i design og projektudvikling. I praksis ligger værdien i at opnå dokumenterede observationer fra et kontrolleret testmiljø, som kan bruges i tekniske vurderinger og det videre projektarbejde.

Drøft dit behov for vindtunneltest

Kontakt vores team for at afklare, hvilken vindtunnel der passer til din konstruktion, testskala samt klimatiske forhold eller strømningsforhold.

Use cases

Test konstruktioner i kontrollerede vindtunnelmiljøer for at understøtte beslutninger om aerodynamisk respons, klimapåvirkning og design.

Test af broer

Test brokomponenter, hele sektioner og skalamodeller i et kontrolleret vindtunnelmiljø for at undersøge aerodynamisk adfærd under definerede strømningsforhold. Det understøtter tekniske vurderinger og kan belyse, om der er behov for justeringer i brodesignet eller i tiltag relateret til konstruktionens respons.

Studier af bygninger og konstruktioner

Brug vindtunnellerne til undersøgelser af bygninger og andre konstruktioner udsat for vind. Testene giver dokumenterede observationer under kontrollerede forhold, som kan bruges i projekter, hvor vindpåvirkning har betydning for designvalg og vurdering af konstruktionen.

Skibe og maritime strukturer

Gennemfør vindtunneltest af skibe og maritime strukturer for at undersøge aerodynamiske forhold med betydning for drift og projektkrav. Faciliteten understøtter omfattende test af disse konstruktionstyper i en fysisk opsætning, hvor dimensioner og vindhastigheder kan tilpasses den konkrete undersøgelse.

Klimatisk test af brokabler

Brug den klimatiske vindtunnel til at teste, hvordan brokabler reagerer under klimatiske forhold, herunder lav temperatur kombineret med luftstrøm. Det giver et dokumenteret grundlag for at vurdere kablernes adfærd og for at identificere de tiltag, der er nødvendige for sikrere broer under forhold med isdannelse.

Specifikationer

Brug fem vindtunneller med definerede testsektionsmål, lufthastigheder og klimatisk kapacitet til forskellige konstruktionstyper og testbehov.

Cirkulationsvindtunnel (WT1)

Testsektionen måler 0,7 x 1,0 x 2,6 m, og maksimal vindhastighed er 70 m/s. Denne opsætning er relevant til undersøgelser, hvor høj strømningshastighed er nødvendig i en kompakt testsektion.

Grænselagsvindtunnel (WT2)

Testsektionen måler 1,8-2,3 x 2,6 x 20,8 m, og maksimal vindhastighed er 24 m/s. Den lange testsektion understøtter undersøgelser, hvor en grænselagsopsætning er relevant for større modeller eller længere eksponeringslængde.

Grænselagsvindtunnel, bred (WT3)

Testsektionen måler 1,7 x 13,6 x 15,0 m, og maksimal vindhastighed er 7,5 m/s. Det brede format understøtter test af bredere modeller og sektioner, hvor vidde er vigtig.

Grænselagsvindtunnel, afkortet bred (WT4)

Testsektionen måler 1,7 x 7,5 x 9,0 m, og maksimal vindhastighed er 12,0 m/s. Denne tunnel giver et bredt testområde i en kortere opsætning, når den fulde længde af den brede grænselagsvindtunnel ikke er nødvendig.

Klimatisk vindtunnel (WT5)

Testsektionen måler 2,0 x 2,0 x 5,0 m, og maksimal vindhastighed er 32 m/s. Temperaturen kan sænkes til -5° C ved 25 m/s og til -10° C ved lavere vindhastigheder, hvilket understøtter test, hvor luftstrøm og lave temperaturer skal kombineres.

Opsætning

Vælg den vindtunnelopsætning, der passer til modelstørrelse, strømningsforhold og klimatiske testbehov i undersøgelsen.

Valg efter testbehov

Faciliteten omfatter fem vindtunneller, så opsætningen kan vælges efter undersøgelsens formål og det nødvendige testmiljø.

Valg efter modelmål

Testsektionens størrelse kan tilpasses dimensionerne på den komponent, sektion eller skalamodel, der skal testes. Det er vigtigt, når testobjektets fysiske udformning kræver en kompakt, lang eller bred opsætning.

Valg efter strømningsforhold

Den maksimale vindhastighed varierer mellem tunnellerne, så opsætningen kan vælges efter de definerede strømningsforhold, som undersøgelsen kræver.

Lokationer

Få adgang til vindtunnelfaciliteter i Lyngby til aerodynamiske undersøgelser af konstruktioner under kontrollerede vind- og klimaforhold.

Lyngby

Hjortekærsvej 99

2800 Kgs. Lyngby

Tlf.: +45 43 25 14 00

E-mail: Info@forcetechnology.com
