Aerodynamik og vindteknik
Klimatisk vindtunnel til test af brokabler
Dokumenter, hvordan brokabler reagerer på vind, regn og is i en klimatisk vindtunnel.
Den teknologiske udvikling gør det muligt at konstruere længere og lettere broer, og grænserne for brospænd udvides derfor løbende. Denne udvikling betyder, at kabler på kabelbårne broer kan blive udsat for kraftige vibrationer under bestemte klimatiske forhold i vind. Behovet for klimatisk test opstår, når kabelrespons skal dokumenteres, før det videre arbejde med brokablerne kan fortsætte.
Vejrforhold der påvirker kabeladfærd

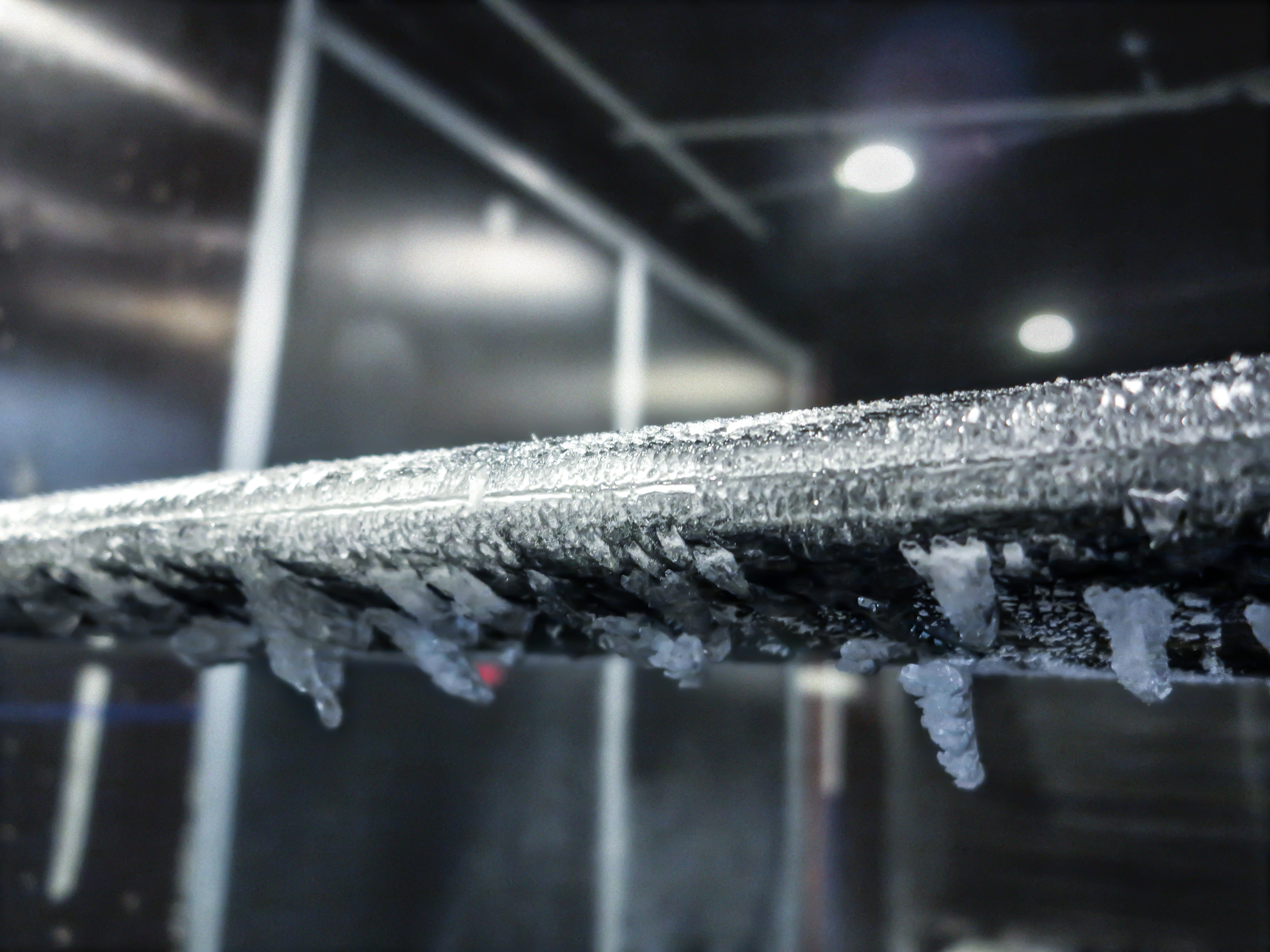

Den klimatiske vindtunnel bruges til at teste, hvordan brokabler reagerer på vejrforhold som vind, regn og is. En udfordring i kolde regioner er isbelægning på brokabler, fordi det kan påvirke kablernes aerodynamiske egenskaber og skabe en trafiksikkerhedsrisiko, hvis der falder is fra kablerne ned på kørebanen. Ved at dokumentere kabelrespons under disse klimatiske forhold giver faciliteten et teknisk grundlag for at vurdere, hvilke tiltag der er nødvendige i det videre arbejde med brokabler.
Støt brodesignere med dokumenteret kabelrespons under klimatiske forhold til vurdering og videre arbejde med brokabler.
For brodesignere
Faciliteten er relevant for brodesignere, der arbejder med kabelbårne broer, når kabeladfærden skal dokumenteres under klimatiske forhold. Den er relevant, når vibrationer i vind, påvirkning fra regn eller isbelægning kan ændre kabeladfærden og kablernes aerodynamiske egenskaber. I disse situationer har designeren brug for dokumenterede testresultater, der viser, hvordan kablerne reagerer under defineret klimabelastning.
Dokumenterede resultater til videre arbejde
Testene giver virkelighedstro resultater og data, som designeren kan bruge i det videre arbejde med at forbedre brokablerne. Det giver et dokumenteret grundlag for teknisk vurdering, når kabelrespons under vind, regn eller is skal forstås, før der vælges tiltag. Resultatet er praktisk støtte til vurdering af brokabler, hvor klimatiske forhold er en del af designopgaven.
Kontakt os for at høre om klimatisk test af brokabler
Kontakt vores specialister inden for aerodynamik for at drøfte test af brokabler i vind, regn og is, og hvordan dokumenteret kabelrespons kan understøtte vurdering af brokabler.
Specifikationer
Vi har kapacitet til test af fuldskalakabler, vindhastigheder op til 32 m/s og kontrollerede lave temperaturer.
Testsektion 2,0 x 2,0 x 5,0 m
Giver plads til test af kabelsektioner i fuld skala. Det er vigtigt, fordi vejrforhold som regn og is ikke giver pålidelige resultater, når de vurderes med skalamodeller.
Maksimal vindhastighed 32 m/s
Gør det muligt at udsætte brokabler for høje vindhastigheder, så kabelrespons kan dokumenteres under krævende klimatiske forhold.
Temperatur til -5 °C ved 25 m/s
Understøtter kombineret test med lav temperatur og betydelig strømningshastighed, når kabeladfærd skal vurderes under kolde klimatiske forhold.
Temperatur til -10 °C ved lavere hastigheder
Muliggør test ved lavere temperaturer, når den klimatiske tilstand skal vurderes ved reduceret strømningshastighed.
Faciliteten er designet til fuldskalakabler
Den klimatiske vindtunnel er stor nok og designet til kabelsektioner i fuld skala, hvilket gør den egnet til kabelstudier, hvor der er behov for virkelighedstro resultater og data til det videre designarbejde.
