Den nye EN 45560 – en praktisk tilgang til cirkulært design

Der sker utroligt meget i forhold til bæredygtigt design, produktion og drift af elektronisk udstyr i disse år. EU’s direktiver og forordninger om ecodesign er nogle af de vigtigste drivere.

De overordnede ecodesign-krav indeholder ingen tekniske detaljer – de fremgår i stedet af de harmoniserede EN-standarder, der er linket til de overordnede EU-krav. En af de nyeste standarder på området er EN 45560, udgivet i november 2024. Her får du et indblik i, hvad den nye standard kan bruges til praksis, eksemplificeret ved en gennemført case.

Nordic Firefly omsætter EN 45560 til bæredygtigt produktdesign

Nordic Firefly A/S er et dansk firma, som arbejder med solcelledrevne LED-lysprodukter. Produkterne er både intelligente og effektive, også i perioder med begrænset dagslys og lange vinternætter.

I den afsluttede resultatkontrakt ”Længe leve produkter og materialer” har Nordic Firefly velvilligt stillet cases til rådighed.

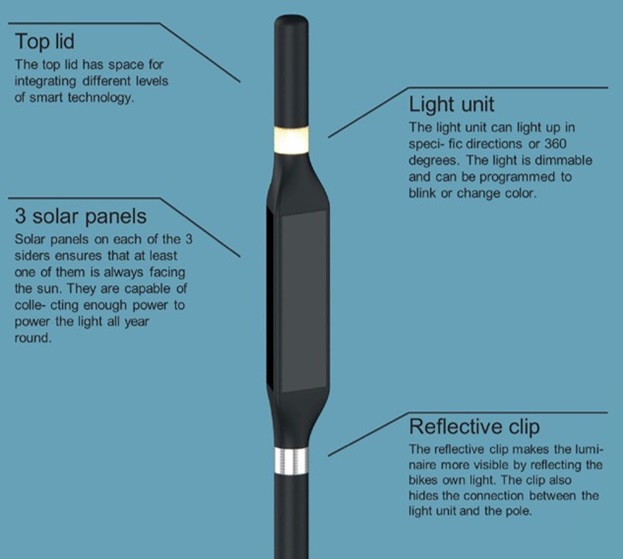

Den case, vi beskriver her, handler om Light Post, som er en relativt simpel lampe, der bl.a. kan bruges til oplysning af mørke cykelstier. Kort sagt består lampen af: 1 sæt batterier, 3 solceller, 1 lille printkort med elektronikken, 1 LED-lyskilde og 1 indkapsling. Figur 1 herunder viser produktets hovedkomponenter.

EN 45560: en indgangsvinkel til cirkulært design

Standarden EN 45560 ”Method to achieve circular designs of products” kan betegnes som “indgangsvinkel” til de øvrige 9 standarder i EN 455xx-serien og er derfor et godt startpunkt, når du skal arbejde med ecodesign af produkter.

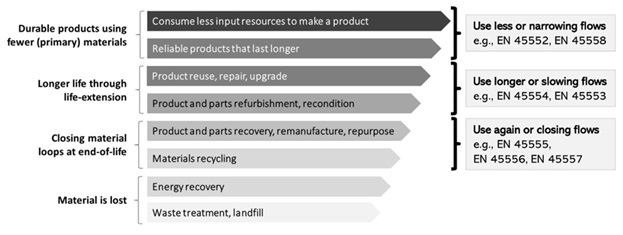

Figur 2 fra EN 45560 er vist nedenfor og giver et godt overblik over de beskrevne metoder inkl. henvisning til de nogle af andre nyttige standarder i serien.

Et af de vigtige elementer i EN 45560 er at kunne håndtere ”trade-offs”, dvs. de kompromisser, der helt naturligt skal indgås, når forskellige bæredygtighedskrav står i modsætning til hinanden. Standarden indeholder et helt afsnit om dette (6.5: Trade-offs considerations in circular product design). Nedenstående case rummer eksempler på konkrete trade-offs.

Hvordan kan EN 45560 anvendes i Nordic Firefly-casen?

I det følgende illustrerer vi, hvordan EN 45560 i praksis kan bruges i Nordic Firefly-casen. Der er fokuseret på de vigtigste punkter, så ikke alle aspekter omkring bæredygtigt design er nævnt.

“Consume less input resources to make a product”

Øverst i figur 2 fra EN 45560 står der ”Consume less input resources to make a product”. Som tidligere beskrevet, er lampen ret simpelt opbygget med så få komponenter som muligt.

Der er anvendt få forskellige materialer, og mængden af materialer er minimeret – dog sådan at lampen har nok mekanisk robusthed over for ”mildere hærværk”. Hvis man vi se nærmere på brug af ”critical raw materials”, kan man bruge EN 45558 og de EN/IEC 62474-standarder og tilhørende databaser, denne standard bruger.

“Reliable products that last longer”

Næstøverst i figur 2 fra EN 45560 står der ”Reliable products that last longer”. Her har Nordic Firefly valgt at ”overdimensionere” batterikapaciteten i forhold til den minimale kapacitet, som vil kunne opfylde den ønskede funktion på kort sigt. Det giver større margin og dermed – alt andet lige – længere levetid.

Desuden har virksomheden valgt at bruge adskillige LED-komponenter i lyskilden (18 eller flere), så den enkelte LED-komponent belastes mindre, og der er bedre plads til en fornuftig termisk afledning. Begge dele giver – igen alt andet lige – længere levetid.

I forbindelse med en analyse af mulig implementering af tilstandsovervågning på den enkelte lampe blev der foretaget en ”ageing test” af elektronikken (printet) og lyskilden ved +110°C. Hvis denne test betragtes som en meget simpel levetidstest, og de opnåede data kombineres med metoder og data beskrevet i SPM rapport 179 ”Acceleration factors and accelerated life testing”, indikerer testen en levetid på lidt over 8 år for elektronikken og LED-lyskilden ved en gennemsnitlig omgivelsestemperatur på +20°C.

Den udførte ageing test er udført efter de principper, som er beskrevet i EN 45552, der igen bruger IEC 62506 som reference for accelererede levetidstest.

”Product reuse, repair, upgrade”

Tredje linje i figur 2 fra EN 45560 handler om ”Product reuse, repair, upgrade”. Her har Nordic Firefly valgt at designe lampen, så den kan adskilles til ”modul”-niveau med almindeligt håndværktøj.

EN 45554 indeholder eksempler på værktøj, der kan klassificeres som almindeligt håndværktøj. På den måde lever virksomheden op til ”Skill level classification class B” i EN 45554, idet en ”generalist” kan adskille og udskifte moduler. Til gengæld skal man være ”manufacturer or authorized expert class D” for at kunne foretage en eventuel opdatering af firmware for lampen.

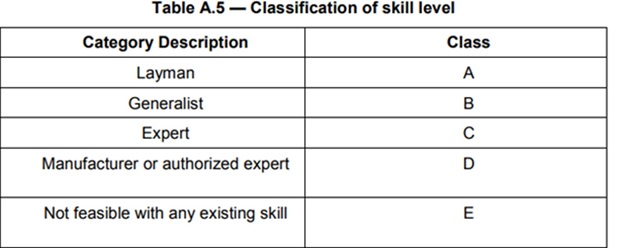

Se figur 4 for definition af ”skill levels”.

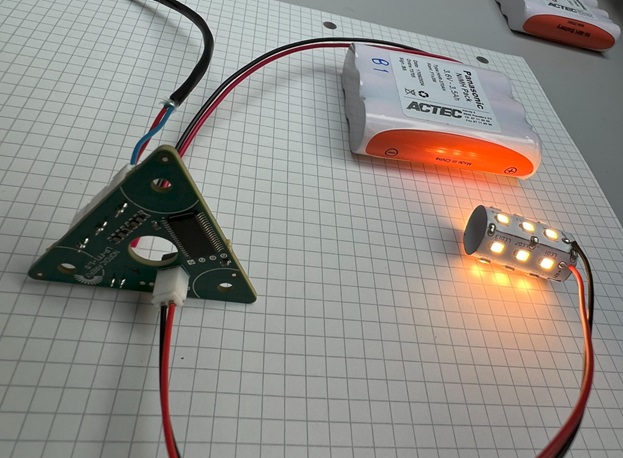

De enkelte moduler (batteri, elektronik, lyskilde og solceller) er samlet med brug af konnektorer. Det giver et plus i forhold til ”repair” og ”upgrade”, men da elektriske konnektorer er kendt for at reducere pålideligheden, er det et minus i forhold til levetiden. Netop det er et eksempel på en af de trade-offs, som EN 45560 nævner.

”Remanufacturing”

At lampen er enkel at adskille til modulniveau betyder, at den scorer højt, når det kommer til mulighed for ”remanufacturing”. Dette begreb omtales i EN 45553.

”Parts recovery” og ”Materials recycling”

Femte og sjette linje i figur 2 fra EN 45560 handler om ”parts recovery” og ”materials recycling”: I kraft af det design, som Nordic Firefly har valgt, er det ved ”end-of-life” meget let at adskille produktet i de anvendte funktionsmoduler og de forskellige materialer, der er anvendt til indkapslingen.

Selve elektronikken (printkortet) er med dagens teknologi og metoder ikke nem at adskille i komponenter, dele eller materialer. Det gælder imidlertid for alle produkter med elektronik i form af printkort. Til gengæld udgør massen af det lille elektronikprint i lampen kun en lille del af lampens samlede masse, så her vil scoringen i forhold til EN 45556 og EN 45557 være fordelagtig for elektronikken. Til gengæld vil de lidt tungere dele som batterier trække ned.

EN 45560 som værktøj til bæredygtigt produktdesign

Casen med Nordic Firefly viser, hvordan EN 45560 kan bruges som et praktisk værktøj til at optimere bæredygtigt design.

Standardens metoder hjælper med at balancere materialeforbrug, produktlevetid og genanvendelighed, men også med at håndtere de nødvendige trade-offs i designprocessen. For virksomheder, der ønsker at udvikle mere cirkulære produkter, kan EN 45560 derfor være et nyttigt udgangspunkt.

Artiklen har tidligere været bragt i SPM Magasinet, marts 2025.
